NB : Ces instructions sont données à titre purement indicatif et ne sauraient engager la responsabilité de l'auteur en cas de mauvaise interprétation, de défaut d'étude de l'état réel du véhicule et/ou de sa non-conformité, d'une pratique inadaptée de la mécanique ou de l'utilisation d'un outillage inapproprié.

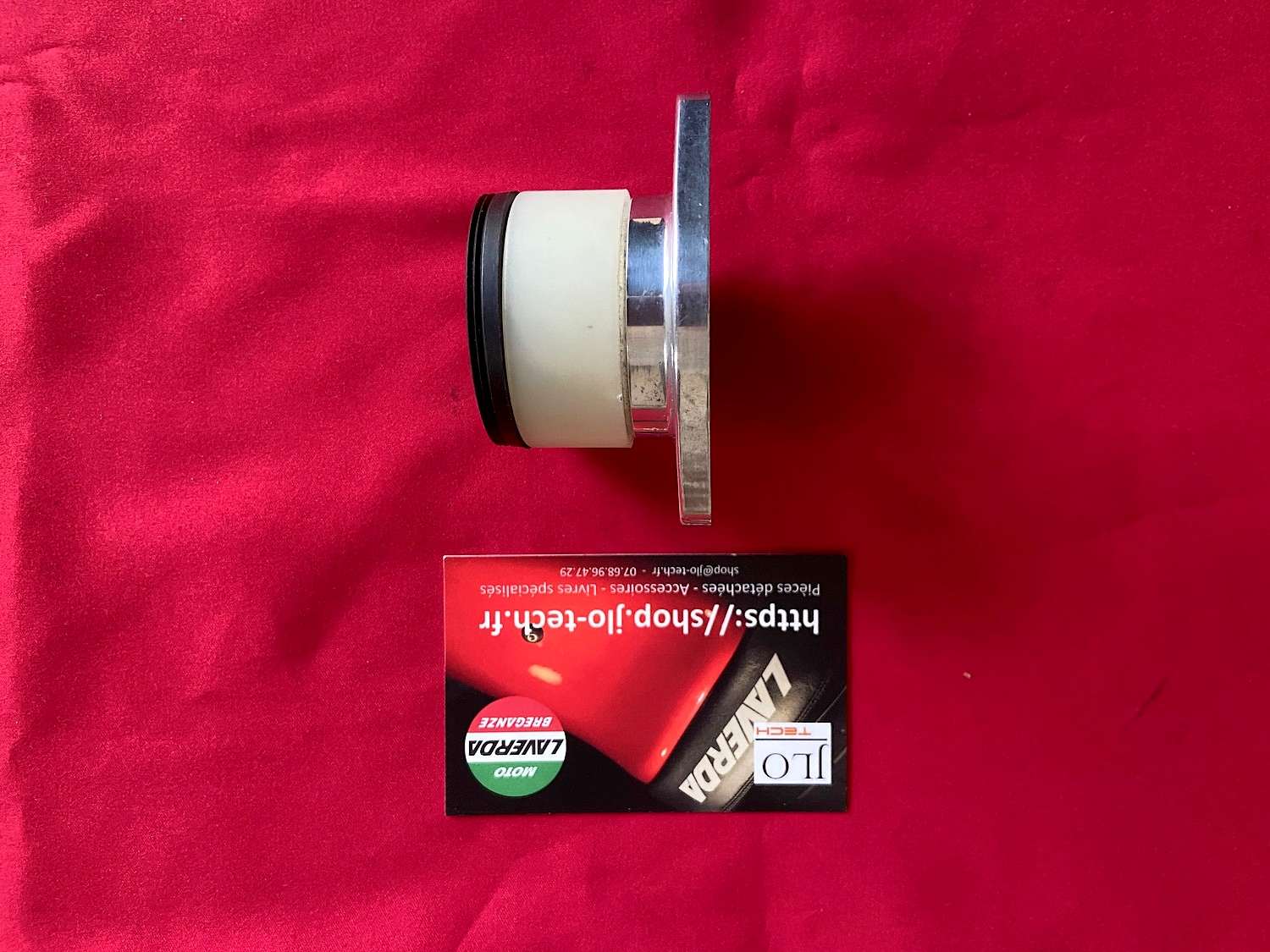

Kit de réparation des bagues de carburateurs Dell'Orto PHF (montage rigide). Les bagues plastique avec méplat entre carburateur et pipe d'admission (PHF à emmanchement femelle) n'existent plus chez Dell'Orto ; leur usure ou casse crée des prises d'air. Ce kit JLO-Tech comprend une bague plastique neuve Dell'Orto sans méplat et un joint spécial d'étanchéité s'intercalant entre carburateur et bague.
Montage
- Déposer les anciennes bagues plastique. Nettoyer les alésages des carburateurs, rectifier les bavures. Déposer une très fine couche de graisse silicone dans les alésages.
- Découper délicatement les nouvelles bagues au niveau du trait de leur circonférence extérieure. Graisser légèrement (silicone) la portée des pipes d'admission et les alésages. Ajuster si besoin le diamètre extérieur des bagues au papier de verre jusqu'à ce qu'elles entrent dans les carburateurs et que les pipes se montent légèrement serrées — le tout doit être « serré » pour éviter toute prise d'air.
- Insérer les joints caoutchouc Dell'Orto jusqu'à butée au fond de l'alésage, partie plate vers l'intérieur.
- Insérer les bagues jusqu'à ce qu'elles compriment légèrement les joints caoutchouc.
- Reposer les pipes d'admission jusqu'à ce qu'elles s'emboîtent dans l'épaulement du joint caoutchouc.
